Nachdem die Zeit erfolgreich synchronisiert ist, werden zwei Programme auf der FT8--Box gestartet:
(Diese Einstellungen sind wichtig)

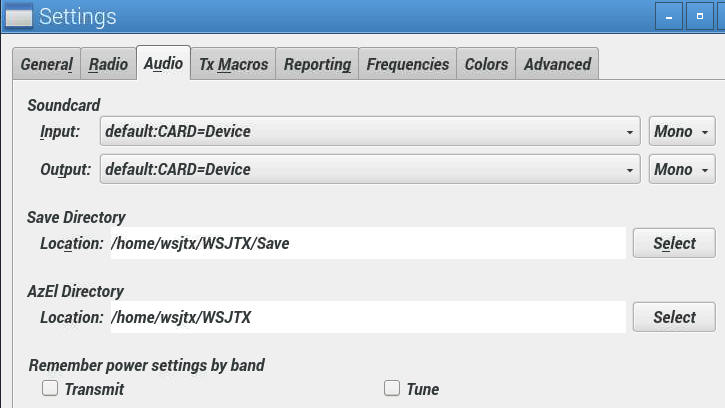

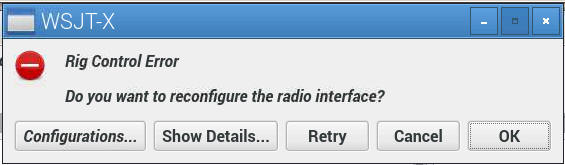

Zunächst muss die Soundkarte erkannt werden. Wenn das nicht der Fall ist, gibt es einige Fehlermeldungen. In diesem Fall muss unter File=>Settings der Reiter "Audio" aufgerufen werden. Dort sind die beiden oberen Felder auszufüllen. In der Regel ist die Einstellung "Default" passend.

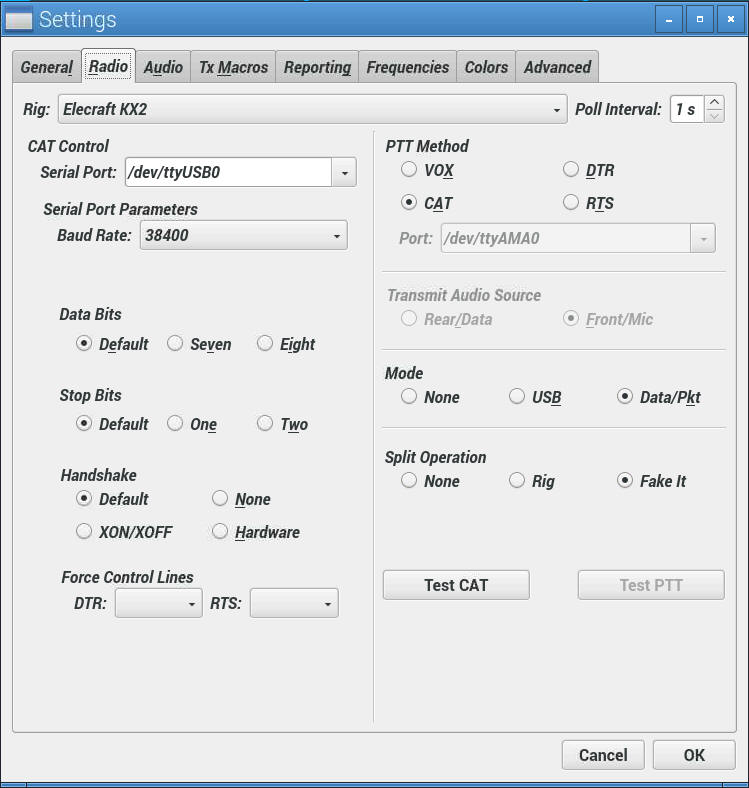

Die Einstellungen für den Reiter "Radio" (File=>Settings) sind abbhängig davon,
Wenn der Transceiver eine zusätzliche USB-Verbindung (entsprechends Kabel!) ermöglicht, sollte man diese Verbindung nutzen. Diese Verbindung erfordert die Einstellung eines Serial Ports und einer Baud-Rate. Die Baud-Rate wird meist vom Transceiver vorgegeben. Diese Einstellung muss man dann bei Baud-Rate im Reiter "Radio" eintragen. (Die übrigen seriellen Einstellungen müssen ggf. angepasst werden)
Als Serial Port ist /dev/ttyUSB0 eingetragen.
Unter Rig wähle man den eigenen Transceiver aus.
PTT Method ist bei vorhandener USB-Steuerleitung "CAT". Entsprechend ist im Transceiver VOX auf off zu schalten. (Wenn man das vergisst, kommt der Transceiver aus dem Takt, weil er sowohl per CAT als auch per VOX angesteuert würde.
Bei Mode ist Data/Pkt zu empfehlen: Dann wird der Transceiver in den Data-Mode geschaltet mit den entsprechenden Filtereinstellungen. (Falls der Transceiver im upper Side Band (USB) empfangen soll, muss natürlich USB gewählt werden.)
Bei Split Operation kann man einstellen, ob der Sender bei tiefen Tönen um 500Hz verstellt werden soll, sodass etwaige Bandpässe im Audio umgangen werden. Empfehlung Einstellung Fake It
Wenn der Transceiver keine USB-Steuerung hat oder man die VOX-Steuerung benutzen will, ist bei PTT Method VOX einzustellen. Ausserdem muss der Sender ebenfalls VOX "on" haben (mit entsprechenden Einstellungen für die "Reizschwelle", ab wann die VOX auslöst und auf Senden geht.) So wird der Sender über das Mikrofon-Signal gesteuert. Um diese Einstellungen am Sender zu justieren, gibt es auf dem WSJTX-Hauptfenster eine Taste Tune: Dann sendent das Programm kontinuierlich einen Ton bis Tune erneut gedrückt wird. Bei Verwendung der VOX-Steuerung darauf achten, dass man für die Mikrofon-Leitung kein Stereo-Kabel verwendet, da die Sender-Mikrofone meistens eine PTT-Taste haben, die den zweiten Kanal des Kabels verwendet. (Ggf. PTT auf "off" im Sender.)

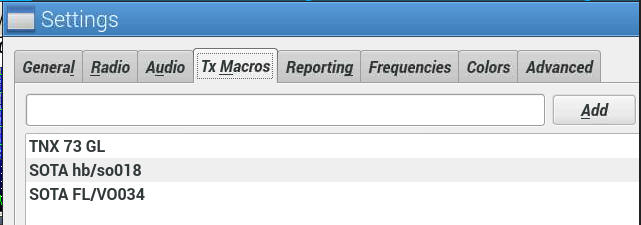

Da für den SOTA-Betrieb die Kennung des Summit's übertragen werden soll, ist es zu empfehlen noch ein Makro mit dem entsprechenden Eintrag vorzubereiten. Da in FT8 pro ZeitSlot max 15 Zeichen übertragen werden, muss man die Kennung etwas kürzen. ("-" weglassen)
Im Colors Tab werden die Farben eingestellt. Gegenüber den Standard-Einstellungen habe ich der besseren Lesbarkeit wegen die aktiven QSO's (an mich gesendete QSO's ) auf Blau umgestellt. Hier kann man nach eigenen Wünschen sich seine Farben konfigurieren.
Im Tab General sind einige Grundeinstellungen vorkonfiguriert. Hier muss vorallen Dingen das eigene Rufzeichen My Call (ggf. im Ausland mit entsprechendem Landeskenner) und die aktuelle Position (My Grid) eingetragen werden. Eine ausführliche Beschreibung der einzelnen Felder gibt es hier.
Da es verschiedenste Type von Transceivern gibt, können hier nur die Grundeinstellungen beschrieben werden:
